Зерносушарка видаляє надлишкову вологу із зернової маси гарячим повітрям. Мета — знизити вологість до безпечного рівня для зберігання. Після збирання зерно часто містить 20–30% вологи. Для тривалого зберігання без ризику самозігрівання, плісняви та втрати якості необхідно знизити цей показник до безпечного рівня, який залежить від культури: наприклад, для пшениці це зазвичай 12–14%, для кукурудзи — 14–16%. Сушіння відбувається завдяки тепломасообміну: нагріте повітря проходить крізь шар зерна, передає тепло, волога випаровується з поверхні та відводиться повітряним потоком. Ключове завдання — забезпечити рівномірне зниження вологості без перегрівання, яке може пошкодити клейковину, зародок або структуру зерна.
Що таке зерносушарка і для чого вона потрібна
Зерносушарка — спеціалізоване обладнання для контрольованого зниження вологості зерна до рівня, за якого воно стабільно зберігається і не втрачає якість. За вологості вище безпечної межі зерно активно дихає, виділяє тепло, стає середовищем для розвитку мікроорганізмів і комах-шкідників.

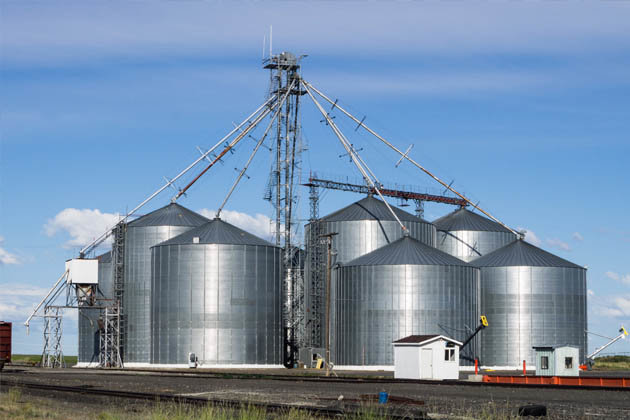

На елеваторі або у фермерському господарстві зерносушарка дає змогу прийняти свіжозібране зерно, швидко знизити вологість і направити продукт на зберігання або відвантаження без технологічних ризиків. Сушіння зерна вирішує кілька завдань одночасно: вирівнює партії за вологістю, зменшує усушку завдяки правильному режиму, запобігає самозігріванню в силосах і аварійним ситуаціям у транспортному ланцюгу.
Для різних культур застосовуються різні температурні режими та тривалість обробки. Насіннєве зерно сушать за нижчих температур, ніж товарне, щоб зберегти схожість. Продовольча пшениця потребує контролю за клейковиною, кукурудза — за тріщинуватістю, соняшник — за олійністю та ризиком займання в разі перегрівання. Без зерносушарки елеватор змушений або відмовитися від приймання вологого зерна, або змішувати його із сухими партіями, що знижує загальну якість і ускладнює планування відвантажень.

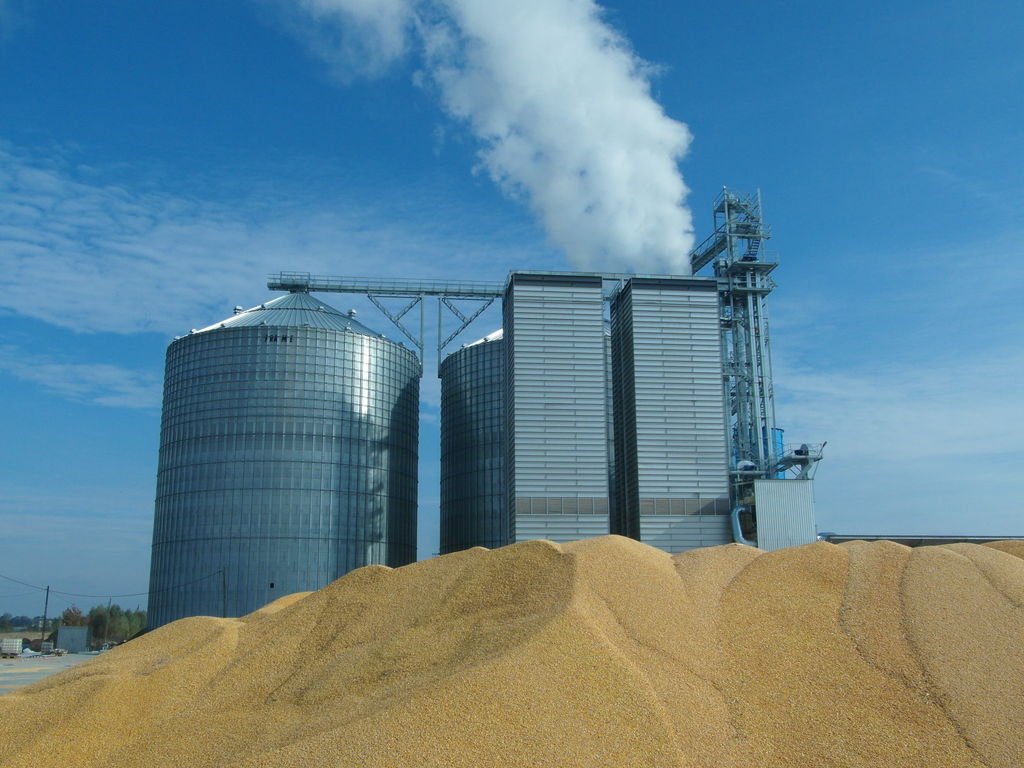

Принцип роботи зерносушарки
Принцип роботи ґрунтується на тепломасообміні: гаряче повітря проходить крізь зернову масу, передає тепло зерну, волога випаровується з поверхні зернин і відводиться повітряним потоком. Сушіння відбувається за градієнтом температур і парціальних тисків водяної пари: оболонка зерна прогрівається, волога переміщується з внутрішніх шарів до поверхні, а далі переходить у повітря.
Повітря нагрівається теплогенератором. Його витрата та температура регулюються вентилятором і автоматикою для стабільного процесу без перегрівання. Зерно переміщується через активні зони сушарки так, щоб кожна порція отримала необхідну кількість тепла та потрібний час контакту з агентом сушіння.
Для запобігання термошоку після основної стадії нагрівання зернову масу охолоджують холоднішим або змішаним повітрям до температури, близької до температури навколишнього середовища. Після охолодження продукт вивантажується та направляється на тимчасове зберігання, повторний прохід через сушарку або відвантаження.
Ключ до ефективності — узгодження температури та витрати гарячого повітря, рівномірний розподіл потоку по всьому перерізу зернової маси та баланс між швидкістю випаровування вологи й допустимим нагріванням зерна. Якщо температура агента сушіння надто висока, зовнішні шари зернин пересихають, а внутрішні залишаються вологими. Якщо потік повітря недостатній, випарувана волога не відводиться та затримується в шарі, сповільнюючи сушіння. Якщо зерно рухається надто швидко, воно не встигає прогрітися та віддати вологу.
Будова та технологічна схема: вузли й послідовність процесу
Джерело тепла: як піч (теплогенератор) нагріває повітря
У більшості зерносушарок тепло створює теплогенератор — піч із пальником, де під час контрольованого спалювання використовується паливо: природний газ, скраплений газ, дизельне або тверде паливо. Конструкція камери згоряння та теплообмінника забезпечує стабільну температуру теплоносія й рівномірне нагрівання повітря.
У прямоточних системах потік продуктів згоряння частково змішується з припливним повітрям, що підвищує ефективність передавання тепла, але потребує використання чистого палива. У непрямих системах нагрівання повітря відбувається через теплообмінник, що виключає контакт продуктів згоряння із зерном. Автоматика контролює параметри полум’я, тиск і витрату палива, щоб підтримувати цільову температуру та запобігати перегріванню. Залежно від культури й режиму допустиму температуру повітря підбирають так, щоб прискорити процес без пошкодження клейковини, зародка або забарвлення зерна.
Під час використання твердого палива — вугілля, торфу або дров — необхідна система очищення продуктів згоряння від сажі та золи. Для цього застосовують циклони й фільтри. Зольність палива та утворення сажі підвищують ризик відкладень у каналах і на теплообмінниках, що потребує регулярного очищення та контролю.
Для продовольчого та насіннєвого зерна під час використання твердого палива рекомендується непряме нагрівання через теплообмінник, щоб унеможливити потрапляння продуктів згоряння в зернову масу та забруднення продукту.
Прямоточне нагрівання може бути енергоефективнішим, але допустимість його використання залежить від палива, призначення продукту та норм щодо забруднювачів. Для насіннєвого зерна стандарт PNS/PAES 201:2015 не рекомендує прямоточні системи. Для товарного зерна допустимість прямого нагрівання визначається типом палива та контролем якості горіння.
Роботи з пальником і паливною арматурою виконує кваліфікований персонал. Не перевищуйте допустимі для культури та сушарки температури.
Основні етапи процесу: від завантаження до охолодження
Процес починається зі стадії завантаження: партія зерна через норію або транспортер надходить у бункер-накопичувач і рівномірно розподіляється в шахті, барабані або камері сушарки. Рівномірність завантаження критично важлива: застій або нерівномірний шар призводять до перезволожених ділянок і локального перегрівання.
Далі зерно потрапляє в зону сушіння, де через шар проходить гаряче повітря від теплогенератора. Розподільники потоку та правильний режим переміщення шару усувають застій і перезволожені осередки. У шахтних сушарках зерно рухається зверху вниз під власною вагою, у барабанних — обертається всередині барабана, у конвеєрних — переміщується на стрічці або плоским шаром. Швидкість руху зерна та витрату повітря налаштовують так, щоб кожна порція отримала необхідний час контакту з агентом сушіння.
Після досягнення цільової вологості зовнішніх шарів продукт переводиться в зону охолодження. Тут зерно обдувають холодним повітрям або помірно теплою сумішшю для вирівнювання температури та запобігання конденсації в силосах. Охолодження знижує температуру зерна до рівня, близького до навколишнього середовища, і стабілізує вологість у всьому об’ємі зернової маси.
На завершальному етапі відбувається вивантаження: зерно направляють на тимчасове зберігання, повторний прохід через сушарку за багатоступеневого режиму або на відвантаження. Рівномірність сушіння контролюють за датчиками температури та вологості на різних рівнях шахти, барабана або камери. У разі розбіжностей коригують витрату повітря, температуру та швидкість руху матеріалу. Чітке розділення стадій і керування повітряними потоками — основа стабільної якості та енергоефективності.
Основні вузли та їхні функції
Камера сушіння (шахта/барабан/модуль) — основний елемент, що забезпечує контакт зерна та агента сушіння, рівномірний розподіл шару й керований рух зернової маси.
Теплогенератор/піч — нагріває повітря до робочої температури, подає його в камеру сушіння, контролює параметри згоряння палива та температуру теплоносія.
Вентилятор(и) — забезпечує подавання повітря через зернову масу із заданою витратою та тиском, рециркуляцію повітря в багатозонних системах.
Система відведення вологи — канали, циклони, фільтри та заслінки для видалення вологого повітря із зони сушіння та запобігання його поверненню в систему.
Вузли завантаження/вивантаження — норії, транспортери, шлюзові затвори, розподільники для рівномірного подавання зерна в камеру та вивантаження готового продукту.
Датчики та автоматика — контроль температури повітря й зерна, витрати повітря, вологості, захист від перегрівання та пожежі, керування режимами роботи.
Які параметри впливають на ефективність сушіння
На результат визначально впливають температура агента сушіння, початкова та цільова кінцева вологість, продуктивність за фактичною подачею зерна, режим сушіння та тип зерна з його початковим станом.
Температура агента сушіння. Що вища температура повітря в межах допустимого для культури рівня, то коротший цикл і нижча питома витрата енергії на тонну видаленої вологи. Однак перегрівання збільшує ризик утворення тріщин, втрати клейковини та погіршення товарного вигляду.
Температурні режими залежать від культури, типу зерна та призначення продукту. Наприклад, для продовольчої пшениці температура агента може досягати високих значень, але температура зерна на виході не повинна перевищувати певну межу, щоб зберегти якість. Для кукурудзи важливий контроль тріщинуватості, для соняшнику — обмеження температури через ризик окиснення олії та самозаймання.
Початкова вологість. Висока початкова вологість потребує нижчих температур або багатостадійного підходу з проміжним охолодженням. Під час зниження вологості з високих значень за один прохід ризик перегрівання вищий, ніж за кількох проходів із проміжною витримкою. За вологості нижче певного рівня підвищення температури вже більше нагріває зерно, ніж прискорює видалення вологи.
Продуктивність. Продуктивність налаштовується через швидкість руху шару та витрату повітря. Надмірне прискорення погіршує рівномірність і збільшує кількість повторних проходів. Якщо зерно рухається надто швидко, воно не встигає прогрітися та віддати вологу. Якщо надто повільно — знижується загальна пропускна здатність сушарки та зростає витрата палива на тонну готового продукту.
Тип зерна. Тип зерна визначає температурно-часові режими. Кукурудзу та соняшник сушать обережніше, ніж фуражне зерно. Олійні культури чутливі до перегрівання через ризик окиснення олії та самозаймання. Пшениця потребує контролю за клейковиною. Ріпак не рекомендується пересушувати нижче певного рівня вологості через ризик руйнування насіннєвої оболонки.
Засміченість і пошкодження. Початковий стан зерна впливає на рівномірність сушіння. Домішки та дрібні фракції створюють ділянки з низькою повітропроникністю, збільшують пожежні ризики та знижують стабільність продуктивності. Попереднє очищення перед сушінням підвищує рівномірність процесу та знижує витрату енергії.
Стабільне досягнення заданої кінцевої вологості забезпечується автоматичним контролем і коригуванням режимів за датчиками температури, вологості та витрати повітря.
| Параметр | Од. вим. | Типовий діапазон | Вплив на процес | Як контролювати |
|---|---|---|---|---|
| Температура агента сушіння | °C | Залежить від культури та типу сушарки | Підвищення прискорює сушіння, але збільшує ризик пошкодження | Датчики температури повітря, автоматика теплогенератора |
| Початкова вологість | % | Залежить від умов збирання та культури | Висока вологість потребує більше часу та багатостадійності | Вологоміри на вході, коригування режиму |
| Витрата повітря | м³/с на т зерна | Залежить від конструкції та режиму | Збільшення прискорює сушіння, але може посилювати пересушування | Датчики витрати, регулювання вентилятора |
| Швидкість руху зерна | мм/хв або т/год | Залежить від конструкції | Швидкий рух знижує рівномірність, повільний — продуктивність | Шлюзові затвори, таймери вивантаження |
| Час перебування | хв | Залежить від режиму та типу сушарки | Більший час — рівномірніше сушіння, менший — вища продуктивність | Керування швидкістю руху та об’ємом камери |
Значення параметрів залежать від конкретної моделі сушарки, культури, початкової та кінцевої вологості, а також вимог до якості зерна. Для точних режимів необхідно звертатися до документації виробника та враховувати специфіку експлуатації.
Контроль якості та вимірювань
Калібрування вологоміра
Вологоміри на виході із сушарки потребують періодичного калібрування за лабораторними пробами. Проби відбирають із різних рівнів вихідного потоку: верхнього, середнього та нижнього. Розбіжність показань вологоміра та лабораторного аналізу понад 0,5% вказує на необхідність калібрування або перевірки датчика. Перед калібруванням переконайтеся, що проба однорідна та відповідає умовам вимірювання.
Контроль рівномірності сушіння
Нерівномірність сушіння проявляється в різниці вологості за висотою або перерізом шару зерна. Ознаки: вологомір показує цільову вологість, але окремі ділянки партії залишаються перезволоженими або пересушеними. Для контролю відбирайте проби з трьох рівнів вивантаження та перевіряйте вологість лабораторним методом. Якщо розбіжність перевищує 1,5%, перевірте розподіл повітряного потоку, наявність застійних зон і рівномірність завантаження.
Ознаки пересушування та тріщинуватості
Пересушене зерно втрачає масу, стає крихким, збільшується тріщинуватість і погіршується товарний вигляд. Для кукурудзи тріщинуватість понад 10% може вказувати на надмірне нагрівання або занадто швидке охолодження. Якщо вологість опустилася нижче цільової, рекомендується скоригувати режим сушіння, наприклад знизити температуру агента, збільшити час перебування або змінити швидкість вивантаження.
| Симптом | Можлива причина | Рекомендована дія |
|---|---|---|
| Тріщинуватість кукурудзи >10% | Надмірне нагрівання або швидке охолодження | Розглянути зниження температури агента, збільшити час охолодження |
| Нерівномірність вологості >1,5% | Застійні зони, нерівномірне завантаження | Перевірити розподіл повітря, очистити канали |
| Вологість нижче цільової | Надто висока температура або низька швидкість руху | Розглянути зниження температури або збільшення швидкості вивантаження |
| Недосушування окремих ділянок | Недостатня витрата повітря, засмічення каналів | Розглянути збільшення витрати повітря, очищення системи відведення вологи |
Безпека: пил, вибухопожежний захист, самозігрівання
Зерновий пил створює вибухопожежну небезпеку. Для зниження ризику застосовують іскробезпечне обладнання, регулярне очищення каналів і камер від пилу, контроль CO та димності продуктів згоряння. Під час використання твердого палива або прямоточного нагрівання особливо важливі очищення від сажі та контроль якості горіння.
Температурні аномалії — різниця температур між зонами понад 10–15°C — можуть вказувати на застій зерна, засмічення каналів або несправність датчика. У разі виявлення аномалії:
- Перевірте показання датчиків на різних рівнях.
- Якщо розбіжність підтверджується — зупиніть завантаження та перевірте зону з підвищеною температурою.
- Не відновлюйте роботу до виявлення та усунення причини перегрівання.
Контроль CO та димності особливо важливий за прямоточного нагрівання. Підвищення концентрації CO або видима димність вказують на неповне згоряння палива та ризик забруднення зерна продуктами згоряння. У разі виявлення таких ознак слід зупинити теплогенератор і перевірити налаштування пальника та подавання повітря.
Сигналізація перегрівання має бути налаштована на температуру, що перевищує робочий режим на певний запас. У разі спрацювання сигналізації автоматика повинна знизити температуру агента або зупинити подавання палива до з’ясування причини.
Як принцип роботи реалізується в різних типах зерносушарок
Принцип дії єдиний — тепломасообмін, — але конструкція та кінематика відрізняються. Вибір типу зерносушарки залежить від необхідної продуктивності, профілю культур, доступної енергії, логістики майданчика та допустимих капітальних витрат.

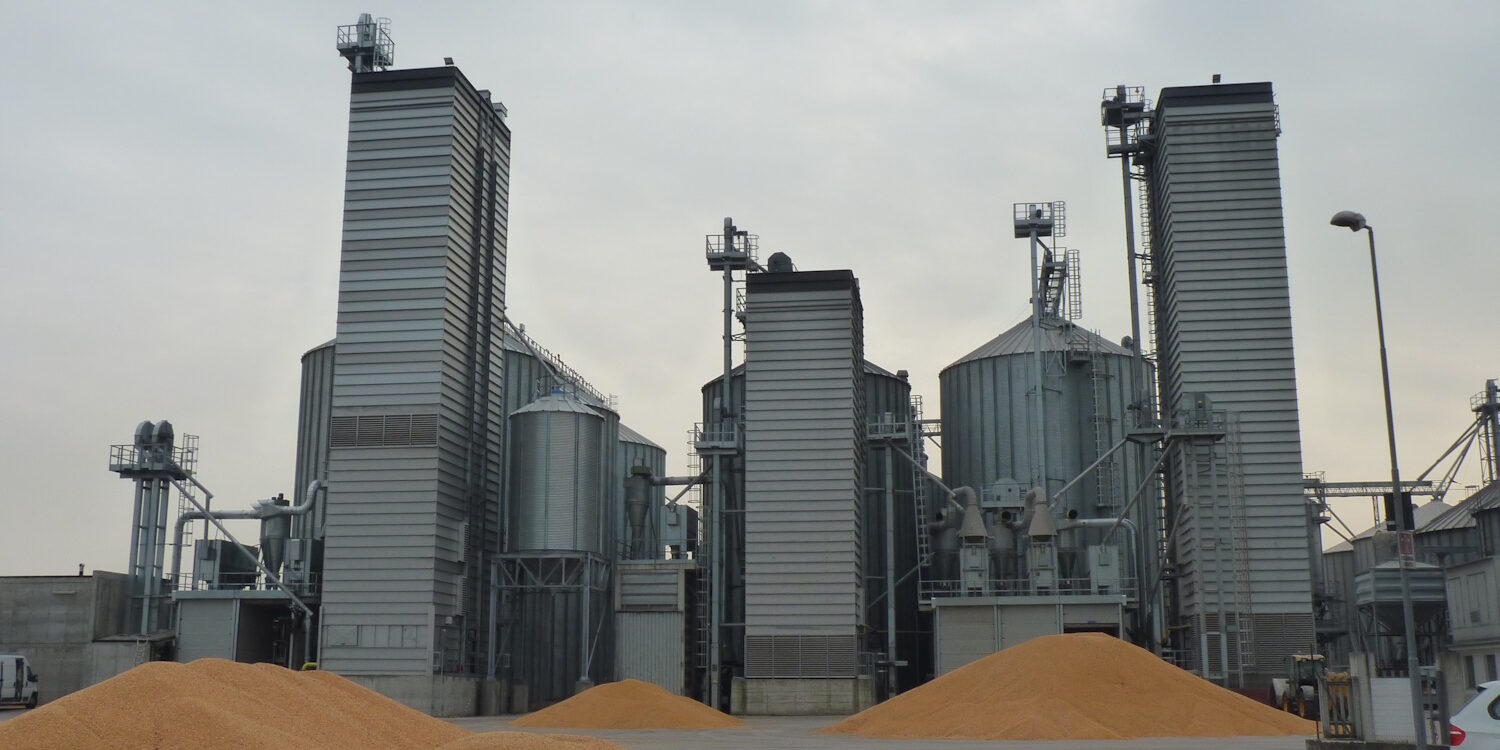

Шахтна сушарка — вертикальна конструкція з рівномірним низхідним шаром і поперечним або протитечійним обдуванням. Зерно рухається зверху вниз під власною вагою, гаряче повітря подається перпендикулярно до потоку зерна. Стабільна, продуктивна, добре забезпечує розподіл потоків. Підходить для великих елеваторів із постійним завантаженням. Продуктивність висока, але потребує капітального будівництва та стаціонарної інфраструктури.
Баштова сушарка — окремий різновид шахтної з великою місткістю та секційністю зон. Дає змогу розділити процес на кілька стадій: попереднє нагрівання, основне сушіння, проміжне охолодження, остаточне охолодження. Забезпечує високу рівномірність і продуктивність, але потребує значних капітальних витрат і складної автоматики.
Модульна (порційна) сушарка працює порційно: камера заповнюється, відбувається сушіння й охолодження, потім — вивантаження. Зручна для гнучкого режиму, обробки невеликих партій і точної доводки вологості. Дає змогу коригувати режим для кожної партії окремо. Продуктивність нижча, ніж у шахтної, але керування простіше та менший ризик змішування партій.
Мобільна сушарка — компактне обладнання на шасі з інтегрованим теплогенератором і бункерами. Рішення для сезонних завдань, фермерських господарств без стаціонарного елеватора та ситуацій, коли необхідно переміщувати сушарку між об’єктами. Продуктивність нижча, ніж у стаціонарних установок, але не потребує капітального будівництва.
Конвеєрна сушарка використовує плоский або стрічковий шар із поздовжнім подаванням і багатозонним нагріванням/охолодженням. Забезпечує щадний режим для насіння та олійних культур. Зерно переміщується тонким шаром, що дає змогу контролювати температуру з високою точністю. Продуктивність середня, підходить для насіннєвих заводів і переробки високоякісного зерна.
| Тип | Конструкція | Принцип дії | Переваги | Недоліки | Кому підходить |
|---|---|---|---|---|---|
| Шахтна/баштова | Вертикальна шахта з низхідним потоком зерна | Поперечне обдування, протитечія | Висока продуктивність, стабільність, багатостадійність | Потребує капітального будівництва | Великий елеватор |
| Модульна | Порційна камера з циклом завантаження–сушіння–охолодження–вивантаження | Періодичне нагрівання та охолодження | Гнучкість режиму, точна доводка вологості | Нижча продуктивність | Середній елеватор, господарство |
| Мобільна | Компактна установка на шасі | Той самий принцип, але менші об’єми | Мобільність, не потребує стаціонарної інфраструктури | Низька продуктивність | Фермерське господарство, сезонні завдання |
| Конвеєрна | Плоский або стрічковий шар | Поздовжнє подавання, багатозонне нагрівання | Щадний режим, контроль температури | Середня продуктивність | Насіннєвий завод, олійні культури |
Правильна конструкція та автоматика допомагають реалізувати принцип дії без перегрівання та втрат. Під час вибору типу враховують не лише номінальну продуктивність, а й профіль культур, вимоги до якості, доступність палива, сервісну підтримку та можливість модернізації.
Часті запитання
Чи можна сушити зерно за мінусової температури зовнішнього повітря?
Так. Теплогенератор забезпечує необхідне нагрівання повітря незалежно від температури навколишнього середовища. Однак узимку зростають тепловтрати, потрібна теплоізоляція камери сушіння та контроль конденсату в зонах охолодження й випуску. За низьких температур зовнішнього повітря витрата палива збільшується порівняно з теплим періодом через необхідність нагрівання припливного повітря до робочої температури.
Чи потрібне попереднє очищення зерна перед сушінням?
Так. Видалення сміття, соломи та дрібних фракцій підвищує рівномірність сушіння, знижує пожежні ризики, стабілізує продуктивність і зменшує зношування обладнання. Домішки створюють ділянки з низькою повітропроникністю, що спричиняє локальне перегрівання та нерівномірне зниження вологості.
Чи допустимо використовувати прямоточне нагрівання з продуктами згоряння для продовольчого зерна?
Для фуражного зерна прямоточне нагрівання часто допускається паспортом обладнання. Для продовольчого та насіннєвого зерна рекомендується застосовувати непряме нагрівання через теплообмінник або жорстко контролювати якість горіння та чистоту палива. Стандарт PNS/PAES 201:2015 не рекомендує прямоточні сушарки для насіннєвого зерна. Для товарного зерна допустимість прямого нагрівання визначається типом палива та контролем якості горіння.
Скільки триває цикл порційного сушіння?
Залежить від початкової вологості, температури агента, типу зерна та об’єму камери. За помірного зниження вологості цикл може тривати кілька годин. За високих початкових значень вологості застосовують ступінчасте сушіння в кілька циклів із проміжним охолодженням і витримкою, що збільшує загальний час обробки.
Як зрозуміти, що зерно пересушене?
Пересушене зерно втрачає масу, стає крихким, збільшується тріщинуватість і погіршується товарний вигляд. Для контролю використовують вологоміри на виході із сушарки та періодичне калібрування за лабораторними пробами. Якщо вологість опустилася нижче цільової, рекомендується скоригувати режим сушіння.
Чи можна сушити різні культури в одній сушарці?
Так, але необхідно коригувати режим для кожної культури. Пшениця, кукурудза, соняшник і ріпак потребують різних температур і часу обробки. Під час переходу з однієї культури на іншу слід очистити камеру від залишків попередньої партії та скоригувати параметри сушіння. Змішування культур із різними вимогами до режиму може призвести до перегрівання однієї з них або недосушування іншої.
Скільки проходів потрібно за початкової вологості 24–28%?
Під час зниження вологості з високих значень до цільових зазвичай застосовують багатостадійне сушіння: два або три проходи з проміжною витримкою. Одностадійне сушіння за таких значень збільшує ризик перегрівання та тріщинуватості. Кількість проходів залежить від культури, типу сушарки та допустимого зняття вологи за один цикл.
Як вимірювати рівномірність сушіння?
Відбирайте проби з верхнього, середнього та нижнього рівнів вивантаження й перевіряйте вологість лабораторним методом. Якщо розбіжність між пробами перевищує 1,5%, перевірте розподіл повітряного потоку, наявність застійних зон і рівномірність завантаження. Ознаки нерівномірності: вологомір показує цільову вологість, але окремі ділянки партії залишаються перезволоженими або пересушеними.
