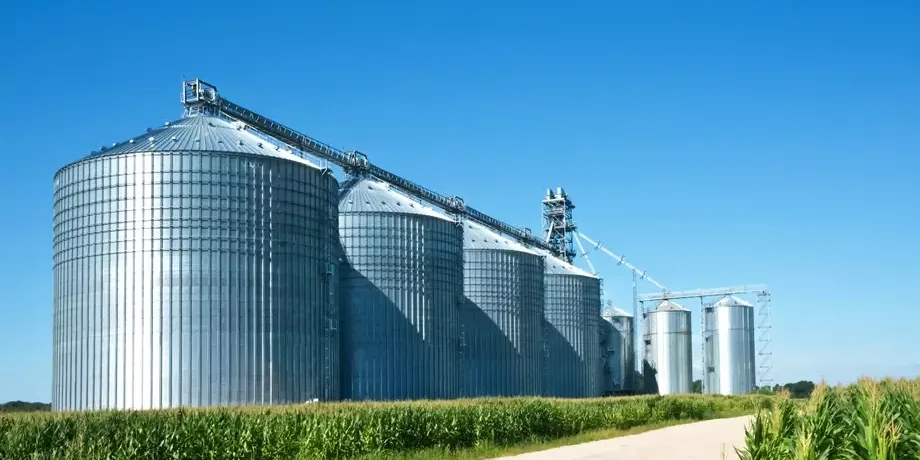

Зерновий елеватор — комплекс для приймання, обробки, зберігання та відвантаження зерна з керованими технологічними режимами на кожному етапі. На відміну від звичайного складу, елеватор об’єднує пов’язані операції: зважування та аналіз якості, очищення, сушіння, розподіл по силосах із контролем умов зберігання та точне формування партій під час відвантаження. Типовий комплекс включає приймальне відділення, обладнання для очищення й сушіння, систему транспортування (норії, конвеєри), силосний корпус і вузли відвантаження.
Завдання елеватора — зберегти товарні властивості зерна за мінімальних втрат маси та якості на всьому шляху від надходження до відпуску споживачеві. Продуктивність визначається не найпотужнішим вузлом, а найповільнішою ділянкою технологічної лінії.
Що таке зерновий елеватор і які завдання він вирішує
Елеватор — промисловий об’єкт для керування потоками зерна та підтримання його кондиції протягом усього технологічного циклу. Приймання включає розвантаження з автомобільного або залізничного транспорту, зважування, відбір проб і лабораторний аналіз: вологість, сміттєва та зернова домішка, натура, зараженість шкідниками, для пшениці — вміст і якість клейковини. За результатами партію направляють на безпосереднє закладання, попереднє очищення або сушіння. Якщо вміст сміттєвої домішки перевищує 5%, зерно проходить попереднє очищення перед закладанням.
Обробка зерна вирішує завдання доведення сировини до безпечних параметрів зберігання. Очищення видаляє домішки, знижує ризик самозігрівання та полегшує подальші операції. Сушіння доводить вологість до нормативної. Для пшениці за зберігання понад рік вологість знижують до 13–14%, для кукурудзи — до 12–13%. Правильна температура агента сушіння та режим подавання зерна дають змогу уникнути термічного пошкодження зародка й утворення тріщин.
Зберігання в силосах із контрольованою аерацією та безперервною термометрією забезпечує рівномірність температури по висоті й радіусу насипу. Періодичний контроль вологості та моніторинг осередків нагрівання дають змогу вчасно виявити ознаки псування.
Відвантаження — точне комплектування партій за класом, культурою та показниками якості, а також оперативне подавання на залізничний, автомобільний або водний транспорт із ваговим контролем.
Основні функції сучасного елеватора
Приймання зерна: зважування, аналіз якості, роздільний облік партій за культурами та класами, визначення подальшого маршруту.
Очищення: видалення сміттєвої та зернової домішки на повітряно-ситових сепараторах, трієрах і аспіраторах для підвищення натури та зниження ризиків самозігрівання.
Сушіння: зниження вологості до безпечної в зерносушарці з контролем температури та рівномірності процесу, запобігання термічному пошкодженню зерна.
Транспортування: переміщення потоків усередині комплексу за допомогою норій, ланцюгових і скребкових конвеєрів, шнеків із мінімальним пошкодженням зерна.
Зберігання: розміщення в силосах з аерацією, вентиляцією, термометрією та періодичним контролем стану зернової маси для запобігання псуванню.
Контроль якості: регулярний моніторинг температури, вологості, перевірка зерна на зараженість, контроль санітарного стану.
Відвантаження: формування партій за параметрами замовника, подавання на транспорт, ваговий контроль і оформлення документів.
Приймання зерна та первинний контроль
Зерно надходить автотранспортом або залізницею. На ваговій фіксують масу брутто й нетто. Лабораторія проводить експрес-аналіз: вологість, сміттєва та зернова домішка, зараженість, натура, для пшениці — показники клейковини. Результати визначають подальший маршрут: за вологості вище норми партію направляють на сушіння, за вмісту сміттєвої домішки понад 5% — на попереднє очищення.
Через приймальну яму потік подається норією до обладнання обробки. Роздільний облік запобігає змішуванню культур і класів. Уже на цьому етапі задаються параметри логістики: обмеження за пропускною здатністю ліній, графік розвантаження, допустимі черги. Якщо вхідний потік перевищує пропускну здатність вузлів обробки, утворюється затор.
Очищення
Первинне та тонке очищення проводяться на повітряно-ситових сепараторах, аспіраторах і трієрах. Мета — знизити вміст домішок, зменшити опір руху повітря в силосах і підготувати зерно до сушіння. Ефективне очищення знижує енерговитрати на аерацію та ризик локального самозігрівання.
Відокремлені домішки направляються у відходи або на переробку. Після очищення зерно транспортується норією та конвеєрами до сушильного відділення або — за нормативної вологості — безпосередньо в силоси. Продуктивність сепараторів має відповідати продуктивності наступних вузлів, інакше очищення стає обмежувальною ділянкою.
Сушіння
Якщо вологість зерна перевищує допустимі для зберігання значення, його направляють у зерносушарку. Режими сушіння підбираються з урахуванням культури, початкової вологості та необхідного зняття вологи.
Для пшениці допустимі температури сушильного агента та зерна залежать від типу зерна й вологості. Наприклад, для насіннєвої пшениці за вологості понад 24% рекомендуються нижчі температури, щоб уникнути пошкодження зародка, тоді як для продовольчої пшениці допустимі вищі температури. Для кукурудзи температура зерна має залишатися в певному діапазоні, щоб мінімізувати утворення тріщин. Високі температури та швидкий перехід до охолодження можуть збільшити ризик розтріскування.
Після сушіння зерно охолоджують і витримують для вирівнювання вологості по всьому об’єму партії, потім транспортують на розподіл по силосах. Контроль рівномірності прогрівання та цілісності зерна важливий для збереження якості.

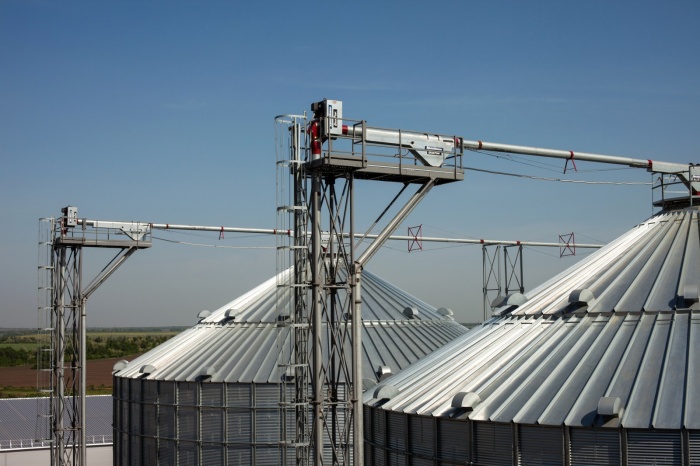

Зберігання зерна в силосах
Підготовлене зерно розподіляється по силосах з урахуванням культури, класу та вимог до зберігання. Аерація та вентиляція підтримують рівномірність температури й вологості по висоті та радіусу насипу. Система термометрії дає змогу виявити осередки нагрівання на ранній стадії. Періодичний моніторинг вологості й температури допомагає виявляти ознаки псування.
Рекомендовані параметри аерації та вентиляції залежать від культури, вологості зерна, температури навколишнього середовища та тривалості зберігання. Аерацію вмикають за умови, що зовнішнє повітря холодніше й сухіше за зерно, щоб уникнути зволоження. У разі виявлення підвищення температури в силосі застосовують заходи щодо посилення аерації, перевалки або локального вивантаження.
Відвантаження
За командою логістики зерно вилучається із силосів донними системами, подається ланцюговими або скребковими конвеєрами та норіями до відвантажувальних вузлів. Проводиться контроль параметрів партії, формування вагонних або автопартій, іноді — доочищення. Відвантаження в залізничні вагони, автосамоскиди або суднові лінії завершується ваговим контролем та оформленням документів.
Точність дозування та синхронізація транспортного обладнання визначають швидкість обороту та продуктивність комплексу. Якщо вузол відвантаження повільніший за попередні операції, комплекс не зможе реалізувати повну пропускну здатність.

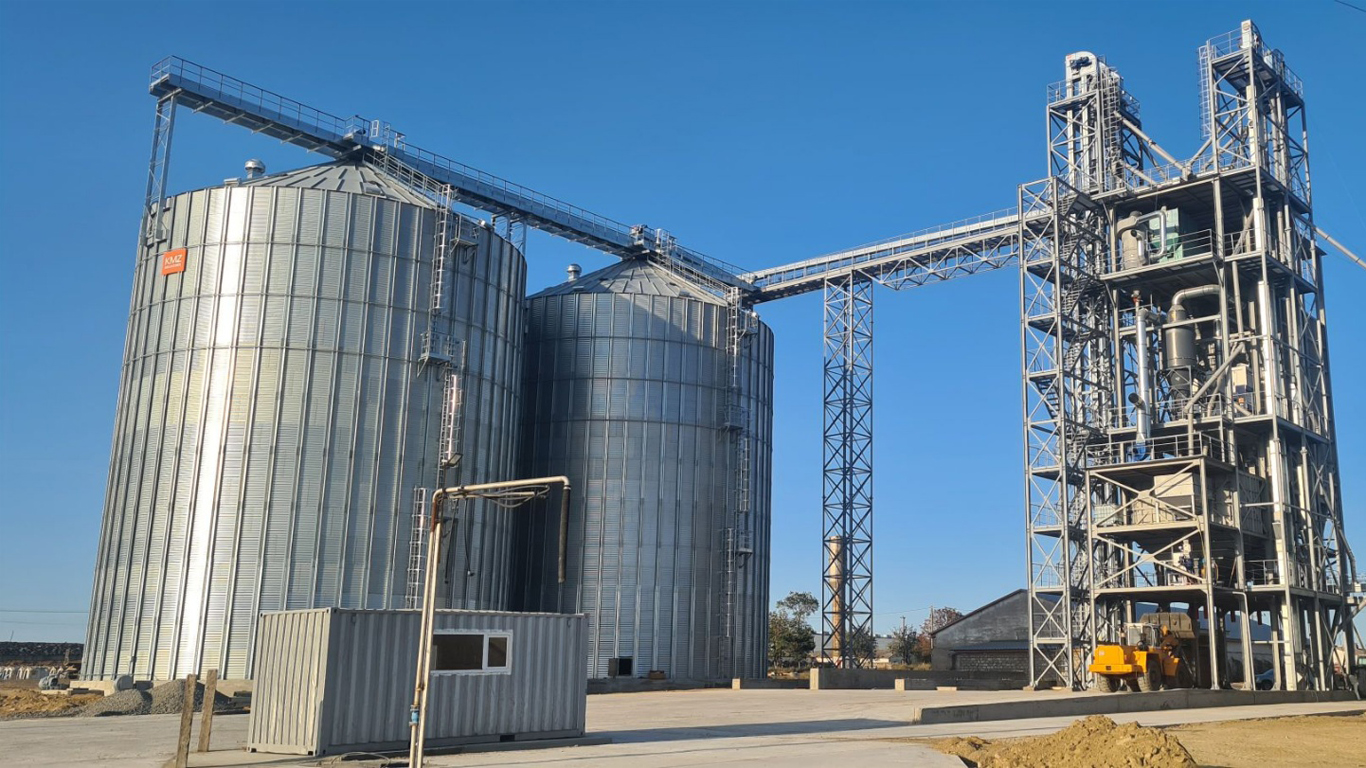

Ключове обладнання для роботи елеватора
Основне обладнання утворює замкнений технологічний контур. Кожен вузол має відповідати продуктивності сусідніх, інакше виникає обмеження всієї лінії.
Силос — базова ємність для зберігання. Конструкція дна (плоске або конусне), оснащення системами аерації, вентиляції та термометрії визначають стабільність режиму зберігання. Рівномірне завантаження та вивантаження запобігають утворенню склепінь і нерівномірному розподілу температури.
Зерносушарка знижує вологість до безпечної. Продуктивність і тип (шахтна, колонкова, рециркуляційна) підбираються за культурами, початковою вологістю та необхідним зняттям вологи. Паспортна продуктивність указується для певних умов — переносити її на інші культури або режими без розрахунку не можна.
Сепаратор (повітряно-ситовий, із трієрними блоками) формує чистоту та фракційний склад. Продуктивність сепаратора має відповідати вхідному потоку, інакше очищення стає вузьким місцем.
Норія забезпечує вертикальне транспортування із заданою продуктивністю та висотою підйому. Правильний підбір швидкості та типу ковшів мінімізує пошкодження зерна.
Ланцюгові та скребкові конвеєри замикають горизонтальні та похилі ділянки маршрутів між вузлами. Шнек зручний для коротких ділянок і дозування, але підвищує дроблення за тривалої роботи та великої довжини траси.
Сумісність продуктивності обладнання критично важлива для запобігання вузьким місцям. Якщо один вузол працює повільніше за інші, продуктивність усієї лінії обмежується саме ним.
Зберігання зерна в силосах: як забезпечити збереження врожаю
Ефективне зберігання — це підтримання керованих умов середовища та передбачуваної поведінки зернового насипу. Після закладання охолодженого й очищеного зерна підтримуються аерація та вентиляція для вирівнювання температури й зниження вологості у поверхневих шарах. Система термометрії забезпечує безперервний контроль температури по висоті та радіусу насипу. За тенденціями виявляють осередки самозігрівання та за потреби вживають заходів: посилюють аерацію, переміщують партію або проводять локальне вивантаження.
Рекомендовані параметри вологості та тривалості зберігання залежать від культури, температури та умов експлуатації. Наприклад, для пшениці за вологості близько 14% безпечне зберігання можливе протягом кількох місяців, тоді як для тривалого зберігання вологість має бути знижена. Для кукурудзи за тривалого зберігання вологість також знижують до певних значень.
Контроль температури поєднують із періодичним моніторингом вологості та, за можливості, концентрації CO₂ як раннього індикатора біологічної активності. Важливі профілактика утворення склепінь і злежування, забезпечення рівномірного завантаження та вивантаження, санітарія та інсектицидна профілактика за потреби. Грамотна експлуатація силоса знижує втрати маси, зберігає якість і забезпечує стабільне відвантаження без позапланових простоїв.
Параметри аерації та вентиляції підбираються з урахуванням культури, вологості зерна, температури навколишнього середовища та тривалості зберігання. Аерацію вмикають лише за умови, що зовнішнє повітря холодніше й сухіше за зерно, щоб уникнути зволоження. Вища вологість зерна потребує збільшення витрати повітря. Рекомендовані значення витрати повітря можуть відрізнятися залежно від конкретних умов і мають уточнюватися з урахуванням культури та обладнання.
Системи транспортування зерна всередині елеваторного комплексу
Внутрішнє транспортування визначає продуктивність і збереження продукту. Норія використовується для вертикального підйому на значну висоту за помірного ризику пошкодження зерна. Скребковий конвеєр (ланцюговий, у корпусі) ефективний на довгих горизонтальних трасах; його продуктивність висока, а дбайливість вища, ніж у шнека. Шнек зручний для коротких ділянок і дозування, але чутливий до зношування та підвищує дроблення за тривалої роботи.
| Система | Тип руху | Продуктивність (т/год) | Висота/довжина | Пошкодження зерна | Типові застосування |
|---|---|---|---|---|---|
| Норія | Вертикальний підйом ковшами | 50–1 000 | Підйом до ~60 м | Низьке–середнє | Подавання на башту, розподіл по силосах |
| Скребковий конвеєр (ланцюговий) | Горизонтальне/похиле переміщення в коробі | 50–800 | Довжина до ~80 м | Низьке | Магістралі від/до силосів, подавання на норії |
| Шнек | Гвинтове переміщення | 5–200 | Довжина до ~30 м | Середнє–високе | Локальні траси, дозування, вивантаження бункерів |
Примітка: зазначені діапазони продуктивності та довжини залежать від конкретних моделей, культур, вологості та режимів роботи обладнання. Параметри пошкодження зерна залежать від вологості, швидкості подавання, конструкції та налаштувань обладнання.
Для кукурудзи норія показує найменше пошкодження за правильного налаштування швидкості та висоти падіння. Ланцюговий конвеєр дає другий результат за дбайливістю. Шнек на довгих трасах збільшує відсоток битих зерен, особливо для кукурудзи з вологістю понад 15%.
Види зернових елеваторів
Лінійні (заготівельні) приймають зерно від фермерів та агропідприємств, проводять доробку та формують партії для тривалого зберігання або відвантаження. Такі елеватори розташовані в зонах виробництва та забезпечують первинне накопичення врожаю.
Виробничі інтегровані з млинами, комбікормовими та олійно-жировими підприємствами. Логістика орієнтована на безперервне забезпечення переробки, а технологічна схема часто включає додаткові вузли для підготовки сировини під конкретне виробництво.
Перевалочні (портові) — високопродуктивні вузли з акцентом на експедицію та суднове завантаження. Короткі цикли обороту, велика пропускна здатність приймання та відвантаження, мінімальний час зберігання. Такі комплекси забезпечують логістику експорту й перевалку великих обсягів.
Кожен тип елеватора проєктується під конкретне завдання: тривалість зберігання, обсяг переробки, швидкість обороту та вид транспорту.
FAQ
Чи можна використовувати однакові режими сушіння для пшениці та кукурудзи?
Не можна. Режими сушіння підбираються з урахуванням культури, початкової вологості та необхідного зняття вологи. Для пшениці допустимі вищі температури агента сушіння, ніж для кукурудзи, у якої температура зерна має залишатися в певному діапазоні, щоб уникнути пошкоджень. Рекомендується використовувати режими, рекомендовані для конкретної культури та обладнання.
Що робити, якщо термометрія показує зростання температури в одній точці силоса?
Якщо система дає змогу локально керувати аерацією, можна посилити її в цій зоні. Якщо температура продовжує зростати, слід розглянути перевалку партії або локальне вивантаження. Зростання температури більш ніж на 2°C за 48 годин потребує оперативного реагування.
Чи можна зберігати пшеницю вологістю 14% понад рік?
Для тривалого зберігання пшениці вологість зазвичай знижують до 13% і нижче. За вологості близько 14% безпечне зберігання можливе протягом кількох місяців за умови ефективної аерації та контролю стану зерна.
Як визначити, що продуктивність елеватора обмежена конкретним вузлом?
Для цього вимірюють фактичну продуктивність кожної ділянки технологічної лінії: приймання, очищення, сушіння, транспортування, відвантаження. Вузол із найменшою продуктивністю стає обмеженням для всієї лінії. Під час оцінки продуктивності зерносушарки враховують зняття вологи. Модернізація інших вузлів без усунення вузького місця не збільшить загальну пропускну здатність.
Як керувати аерацією за високої вологості зовнішнього повітря?
Аерацію вмикають лише тоді, коли рівноважна вологість повітря (EMC) не перевищує цільову вологість зерна. Якщо зовнішнє повітря тепле й вологе, його EMC може бути вищою за вологість зерна, що призведе до зволоження поверхневих шарів. Для оцінки безпечних умов аерації використовують діаграми EMC або вмикають вентилятори за температури повітря нижчої за температуру зерна на певний діапазон.
Які вихідні дані потрібні для проєктування елеватора або вибору обладнання?
Перед зверненням до постачальника або проєктувальника підготуйте:
- Добове приймання та відвантаження за видами транспорту (авто/залізниця/водний)
- Пікове навантаження в період збирання врожаю
- Набір культур і діапазони початкової вологості
- Необхідні строки зберігання для кожної культури
- Цільову частку пошкодженого зерна
- Обмеження за енергією/паливом
- Санітарні вимоги та вимоги до автоматизації
- Схему потоків і послідовність операцій
Що таке вузьке місце і як його знайти?
Вузьке місце — ділянка лінії з найменшою продуктивністю, яка обмежує всю технологічну схему. Для пошуку вузького місця:
- Виміряйте фактичну продуктивність кожного вузла (т/год)
- Для зерносушарки перерахуйте продуктивність з урахуванням зняття вологи (наприклад, сушарка 100 т/год за зняття 5 в.п. дає 80 т/год сухого зерна)
- Визначте мінімальне значення
- Модернізуйте або замініть вузол із мінімальною продуктивністю
