Норія — вертикальний ковшовий елеватор для безперервного підйому зерна та інших сипких матеріалів. На елеваторі норія з’єднує ділянки приймання, очищення, сушіння та зберігання, забезпечуючи вертикальне транспортування з мінімальним пошкодженням зерна.
Матеріал захоплюється ковшами в нижній частині, піднімається замкненим контуром і розвантажується в головці. Норії компактні, енергоефективні та дають змогу будувати технологічні лінії з мінімальною горизонтальною трасою. Вибір конкретної моделі залежить від продуктивності, висоти підйому, культури та умов експлуатації.
Що таке зернова норія і для чого вона потрібна на елеваторі
Норія — базове обладнання будь-якого елеватора. Вона піднімає зерно з нижніх точок технологічної лінії на необхідну висоту, передаючи його далі за маршрутом. Ковшовий елеватор складається з тягового органа із закріпленими ковшами, які захоплюють матеріал унизу та вивантажують його вгорі.
Завдяки компактній шахті та високій енергоефективності норії забезпечують стабільний потік без надмірного пошкодження зерна. У складі комплексу обладнання елеватора вони з’єднують ділянки приймання, очищення, сушіння та зберігання, формуючи необхідну логістику всередині підприємства.
Вертикальне транспортування заощаджує площу, спрощує схеми та може підвищити загальну продуктивність технологічної лінії.
Принцип роботи та будова норії
Норія працює за замкненим циклом: ковші на тяговому органі захоплюють зерно в башмаку, піднімають його вгору, розвантажують у головці та повертаються вниз порожніми.
Тяговий орган — стрічка або ланцюг — приводиться в рух барабаном з електроприводом. Натяжний пристрій у башмаку компенсує подовження стрічки та забезпечує стабільне натягнення.
За відцентрового розвантаження зерно викидається за інерцією після повороту ковша на верхньому барабані. За гравітаційного розвантаження зерно висипається під дією сили тяжіння під час нахилу ковша. Відцентрове розвантаження застосовується за вищих швидкостей, гравітаційне — за нижчих швидкостей і коли потрібно мінімізувати пошкодження зерна.
Покрокова схема роботи
1) Завантаження
Зерно подається в башмак через приймальний патрубок. Ковш входить у матеріал краєм, оптимально заглиблюючись для повного заповнення без просипання.
2) Підйом
Привід обертає верхній барабан, стрічка або ланцюг рухається вгору. Ковші піднімаються вертикальною шахтою із заданою швидкістю.
3) Розвантаження
У головці ковш перевертається. За відцентрового розвантаження зерно викидається за інерцією в патрубок. За гравітаційного — висипається під дією сили тяжіння після повороту ковша.
4) Повернення та натягнення
Порожні ковші рухаються вниз зворотною стороною стрічки. Натяжний пристрій підтримує постійне зусилля, компенсуючи подовження стрічки та коливання навантаження.
Основні вузли норії

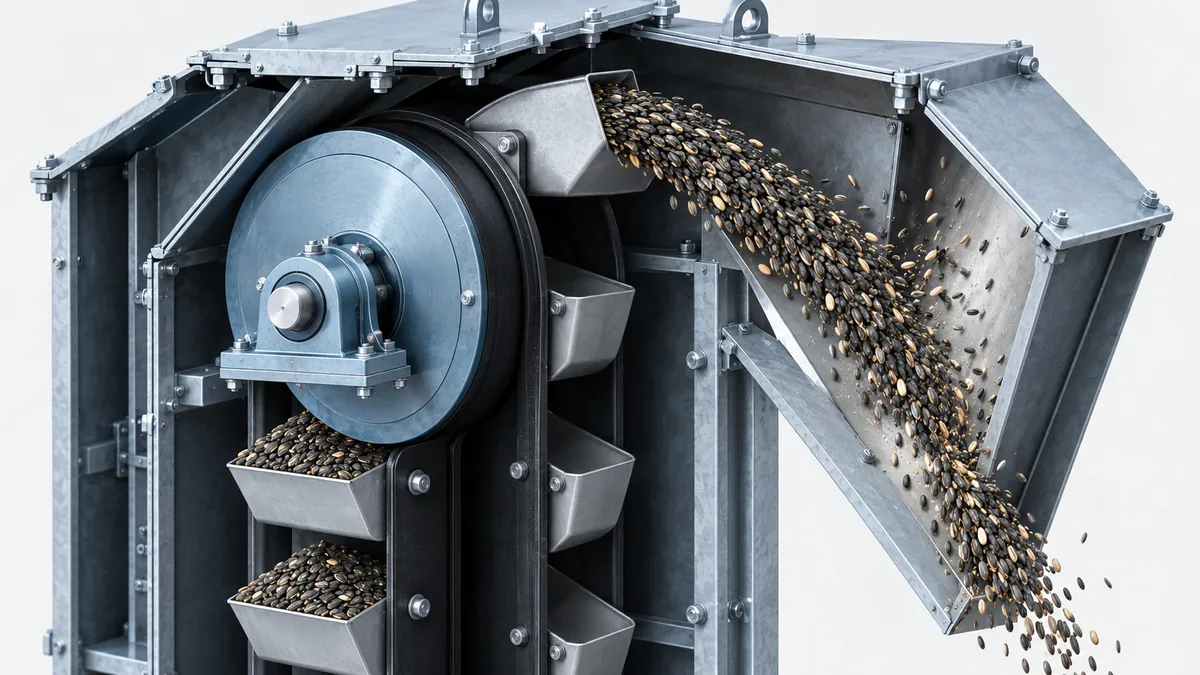

Головка
Верхній барабан із приводом, розвантажувальний патрубок, кришка доступу, вузли очищення та датчики швидкості. Тут відбувається розвантаження та контроль роботи привода.
Башмак
Нижній барабан, приймальний патрубок, натяжний пристрій. Потребує періодичного очищення від залишків матеріалу для запобігання налипанню та корозії.
Тяговий орган: стрічка або ланцюг
Визначає режим роботи, швидкість і ресурс. Для стрічкових норій характерні вищі швидкості, ланцюгові витримують вищі температури та абразивне навантаження.
Ковші
Матеріал ковшів — поліетилен для делікатних культур, сталь для абразивних. Форма, об’єм і крок кріплення впливають на продуктивність і якість розвантаження. За недостатнього зазору між ковшами зростає зворотне просипання.
Шахта (норійні труби)
Секції корпусу з ревізійними люками, ущільненнями та датчиками контролю заповнення. Герметичність важлива для пиловибухозахисту та контролю потоку.
Основні види норій: стрічкові та ланцюгові
Стрічкова норія — основний тип для зернових елеваторів. Тяговий орган — гумотканинна стрічка. Стрічка легша за ланцюг, потребує меншої потужності привода, працює тихіше та простіша в обслуговуванні. Еластичність стрічки знижує ударні навантаження під час завантаження та розвантаження.
Обмеження стрічкової норії:
- робота за температури матеріалу зазвичай не вище 130 °C (уточнюйте за паспортом стрічки виробника);
- чутливість до абразивних матеріалів;
- потрібне точне центрування барабанів;
- у разі перевантаження можливе прослизання стрічки на приводному барабані.
Ланцюгова норія використовує металевий ланцюг. Підходить для високих температур (робочий діапазон до 250 °C, короткочасно до 350 °C згідно з галузевими даними), важких і абразивних матеріалів. Ланцюг міцніший за стрічку та витримує ударні навантаження. Недоліки: більша вага та інерція, вище енергоспоживання (на 15–20% порівняно зі стрічковою за однакової висоти підйому), складніше обслуговування, за високої швидкості можливе підвищене пошкодження зерна.
Для більшості зернових елеваторів стрічкова норія є кращим варіантом. Ланцюгову використовують під час роботи з гарячим матеріалом після сушіння, абразивними культурами або в умовах, де потрібна підвищена механічна міцність.
Ключові технічні характеристики норій
Продуктивність залежить від об’єму ковша, кроку встановлення, швидкості стрічки та щільності матеріалу.
Паспортна продуктивність зазначається для зерна з певною насипною масою (зазвичай 750 г/л). Фактична продуктивність може відрізнятися залежно від культури, вологості та ступеня заповнення ковшів.
Висота підйому визначає тягове зусилля та необхідну потужність привода. За збільшення висоти необхідно враховувати міцність стрічки або ланцюга, а також коефіцієнт запасу потужності для запусків під навантаженням.
Сервіс-фактор привода та запас потужності
Сервіс-фактор привода (fs) показує співвідношення максимального крутного моменту, який редуктор здатний витримувати в найскладніших умовах експлуатації, до номінального моменту в стандартних режимах:
fs = Mmax / Mnom
де:
- Mmax — максимальний момент, який редуктор може витримувати за перевантажень, нерівномірної подачі матеріалу, запусків під навантаженням;
- Mnom — номінальний момент привода за стандартної експлуатації.
Сервіс-фактор підвищують за:
- змінного навантаження (нерівномірної подачі зерна);
- роботи в умовах високої запиленості, вологості або температури;
- частих запусків і зупинок під навантаженням;
- ризику перевантаження матеріалом;
- великої висоти підйому (понад 40 м).
Коефіцієнт запасу потужності привода зазвичай становить 1,2–1,5 і пов’язаний із fs: що вищий сервіс-фактор редуктора, то більшим має бути запас потужності електродвигуна. Під час проєктування норії враховуйте реальні режими експлуатації та вибирайте fs відповідно до рекомендацій виробника конкретного обладнання.
Розрахунок продуктивності та умови застосування формули
Орієнтовна продуктивність норії (Q, т/год) визначається за формулою:
Q ≈ 3,6 × ρ (т/м³) × V_ковша (м³) × (1/крок, ковшів/м) × v_стрічки (м/с) × η
де:
- ρ — насипна щільність матеріалу;
- V_ковша — об’єм ковша за рівнем води (Y–Y), без надбавок; не використовуйте об’єм за кромкою ковша (X–X) без перевірки умов застосування;
- крок — відстань між центрами ковшів (м);
- v_стрічки — швидкість руху стрічки (м/с);
- η — коефіцієнт, що враховує ступінь заповнення ковшів, спосіб розвантаження та зворотне просипання.
Що враховує коефіцієнт η:
- ступінь заповнення ковшів під час завантаження (зазвичай 60–75% від об’єму Y–Y для відцентрового розвантаження);
- режим розвантаження (відцентровий або гравітаційний);
- часткове заповнення ковшів на зворотній гілці (за неправильної конфігурації може знижувати продуктивність на 10–30%);
- зворотне просипання за недостатнього зазору між ковшами.
Типове значення η для відцентрового розвантаження та правильно підібраного кроку — 0,65–0,75. За гравітаційного розвантаження та низьких швидкостей η може бути нижчим (0,55–0,65).
Умови застосування формули:
- культура та її сипкість мають відповідати типу ковша та режиму розвантаження;
- вологість матеріалу не повинна призводити до налипання на стінки ковшів;
- швидкість стрічки має бути в діапазоні, рекомендованому для конкретної культури (див. нижче);
- крок ковшів має бути оптимальним (для відцентрового розвантаження приблизно 2,0–3,0 ширини ковша за проєкцією).
Для точного розрахунку продуктивності використовуйте паспортні дані виробника ковшів, редуктора та привода. Формула дає орієнтовне значення для попередньої оцінки.
Швидкості стрічки для різних культур
Швидкість стрічки впливає на продуктивність і пошкодження зерна. Для різних культур рекомендуються діапазони швидкостей, які слід уточнювати за паспортом виробника та умовами експлуатації:
| Культура | Рекомендована швидкість (м/с) | Примітки |
|---|---|---|
| Пшениця, ячмінь, жито | 2,0–2,6 | Допускаються вищі швидкості за відцентрового розвантаження |
| Кукурудза, соя, соняшник | 1,8–2,2 | Зниження швидкості мінімізує бій під час розвантаження |
| Вологе зерно | 1,8–2,0 | Потрібен контроль налипання на ковші та стінки шахти |
Збільшення швидкості стрічки підвищує швидкість розвантаження та ударне навантаження на зерно. За швидкостей вище верхніх значень діапазону ймовірність пошкодження чутливих культур зростає. Для олійних і бобових культур бажані швидкості ближче до нижньої межі діапазону.
Рекомендовані швидкості слід перевіряти в паспорті обладнання та враховувати особливості конкретної культури й умов експлуатації.
Крок ковшів і зворотне просипання
Крок встановлення ковшів впливає на заповнення та розвантаження. Для відцентрового розвантаження рекомендується крок приблизно 2,0–3,0 ширини ковша за проєкцією. За надто малого кроку зростає ризик неповного розвантаження та зворотного просипання матеріалу. За надто великого — зменшується кількість ковшів у роботі та продуктивність.
Якщо ширина стрічки норії перевищує 0,6 м, застосовується дворядне кріплення ковшів у шаховому порядку. Це підвищує стійкість кріплення, знижує навантаження на окремий болт і покращує рівномірність потоку під час завантаження та розвантаження.
Таблиця класів норій
Орієнтовні технічні параметри норій (значення можуть відрізнятися залежно від виробника та конкретної моделі; перевіряйте за паспортом):
| Клас норії | Продуктивність (т/год) | Висота підйому (м) | Потужність привода (кВт) | Швидкість стрічки (м/с) | Об’єм ковша (л) | Крок ковшів (мм) |
|---|---|---|---|---|---|---|
| Легкий | 30–80 | 10–25 | 3–7,5 | 1,8–2,2 | 1,0–2,5 | 160–220 |
| Середній | 100–200 | 20–40 | 7,5–18,5 | 2,0–2,6 | 2,5–5,0 | 180–240 |
| Важкий | 250–400+ | 30–60 | 22–45 | 2,2–3,0 | 5,0–9,0 | 200–260 |
Значення в таблиці є орієнтовними. Для точного підбору обладнання необхідно враховувати паспортні дані та умови експлуатації.

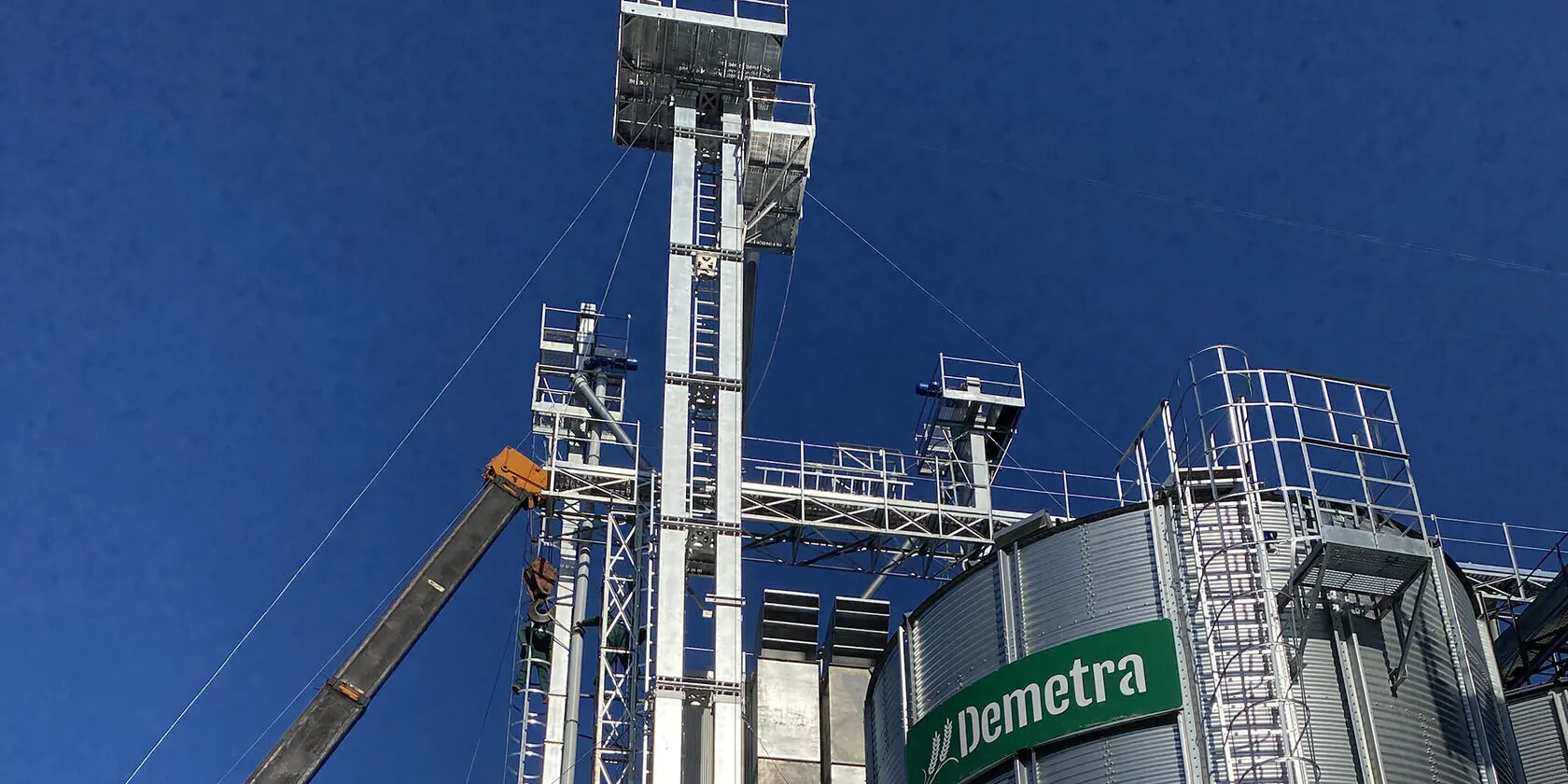

Місце норії в системі транспортного обладнання елеватора
Норія з’єднує горизонтальні ділянки технологічної лінії вертикальними перегонами. Типовий маршрут: зерно із завальної ями подається норією на очищення, потім на зерносушарку, після сушіння — на розподільник силосів (зберігання) або відвантаження. Вертикальне транспортування скорочує довжину горизонтальних конвеєрів, спрощує планування та знижує загальне енергоспоживання.
Продуктивність норії має відповідати продуктивності живильників, очисних машин і зерносушарок. Невідповідність продуктивності може призвести до заторів або простоїв.
Під час роботи з кількома культурами застосовують розподільники та автоматичні клапани для маршрутизації потоків без пересипання та перехресного забруднення.
Експлуатація та безпека: обслуговування, пиловибухозахист, типові помилки
Правильне центрування стрічки або ланцюга критично важливе для стабільної роботи. Зміщення стрічки призводить до нерівномірного зношування, пошкодження кромки та можливого обриву. Перевіряйте положення стрічки в перші 10 годин роботи щогодини, потім щодня (відповідно до керівництва виробника). Регулювання натягнення — щомісяця або через 800–1000 годин роботи для закритих підшипникових вузлів.
Стан ковшів впливає на продуктивність і якість розвантаження. Перевіряйте кріплення ковшів після перших 10, 30 і 100 годин, далі кожні 200 годин (уточнюйте за регламентом виробника). За зношування кромки або деформації ковша зростає зворотне просипання та знижується фактична продуктивність.
Змащування підшипників — відповідно до регламенту виробника. Зазвичай це 800–1000 годин для закритих підшипників або кожні 24 години для відкритих конструкцій у запиленому середовищі. Контролюйте температуру та вібрацію підшипників головки, башмака та проміжних барабанів.
Очищення башмака — періодично через нижні дверцята для очищення. Накопичення залишків матеріалу призводить до налипання, корозії та неправильного завантаження ковшів.
Роботи з розбирання привода, натяжного вузла або електрообладнання виконує кваліфікований персонал за повної зупинки та блокування живлення. Перед обслуговуванням необхідно забезпечити повну зупинку обладнання та захист від випадкового запуску.
Пиловибухозахист
Пиловибухозахист обов’язковий для зернових норій. Згідно з NFPA 61, потрібно:
- датчик швидкості з вимкненням у разі зниження швидкості стрічки до 80% номінальної;
- контроль температури та вібрації підшипників головки, башмака та проміжних барабанів;
- контроль сходження або неправильного руху стрічки;
- вибухорозрядні панелі в головці (значення визначаються проєктом за NFPA 68/EN 14491 з урахуванням Kst, Pmax та об’єму головки; наведене в ранніх джерелах значення 0,14 м² на 2,83 м³ є орієнтиром і потребує перевірки за актуальною редакцією стандарту);
- заземлення корпусу та захист від статичної електрики;
- ізоляція вибуху та міжмашинні блокування на патрубках (у разі підключення до загальної технологічної лінії).
Згідно з ТР ТС 012/2011, температура поверхні обладнання має бути нижчою за температуру самозаймання навколишнього вибухонебезпечного середовища та шару пилу навіть в аварійних режимах. Під час проєктування та експлуатації норій в Україні керуйтеся актуальними гармонізованими ДСТУ EN і застосовністю директив ЄС (ATEX). Конкретні вимоги до датчиків, вибухорозрядних панелей і заземлення уточнюйте в проєкті та технічних умовах підприємства.
Типові помилки експлуатації
- завищена швидкість стрічки для делікатних культур — зростання бою зерна під час розвантаження;
- робота за недостатнього натягнення — прослизання стрічки, нерівномірне завантаження ковшів;
- невідповідність кроку ковшів і завантажувальної воронки — зворотне просипання та зниження продуктивності;
- відсутність коефіцієнта запасу привода — перегрівання, прослизання, аварійні зупинки;
- робота за неповної герметизації корпусу — зростання концентрації пилу, підвищення вибухонебезпеки;
- огляди та регулювання під час роботи — ризик травмування.
FAQ
Чи можна використовувати норію для вологого зерна після збирання?
Так, але швидкість стрічки слід знижувати відповідно до рекомендацій виробника та умов експлуатації. Використовуйте ковші зі збільшеним об’ємом і забезпечте регулярне очищення башмака. Вологе зерно може налипати на стінки ковшів і корпусу, що знижує продуктивність і підвищує ризик самозігрівання залишків.
Який сервісний інтервал для підшипників і стрічки?
Огляд підшипників — щозміни, змащування — за регламентом виробника (зазвичай 800–1000 годин для закритих підшипників або кожні 24 години для відкритих конструкцій; уточнюйте за інструкцією). Ревізія стрічки або ланцюга — кожні 3–6 місяців. Заміна стрічки — за видимих пошкоджень, розшарування або зниження міцності.
Як знизити пошкодження зерна під час розвантаження?
Використовуйте швидкість стрічки в рекомендованому діапазоні для чутливих культур (перевіряйте за паспортом), гладкі ковші з поліетилену, правильно налаштований розвантажувальний патрубок і гравітаційне розвантаження замість відцентрового, якщо конструкція це дозволяє. Враховуйте висоту падіння зерна після розвантаження та за потреби застосовуйте футерування патрубка.
Коли потрібна ланцюгова норія замість стрічкової?
За температури матеріалу вище значень, рекомендованих для стрічки (уточнюйте за паспортом), для абразивних або великокускових матеріалів, за значної висоти підйому та вимог до підвищеної міцності тягового органа. Для більшості зернових елеваторів стрічкова норія залишається кращим варіантом.
