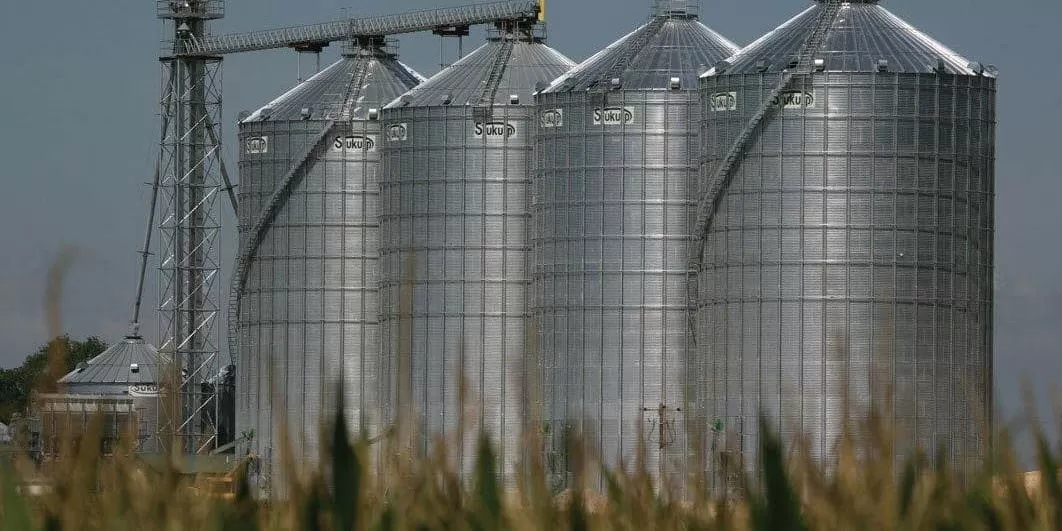

Вивчаючи технології з виробництва силосів протягом 40 років, в компанії Sukup почали самостійно виробляти силоси, що доповнило лінійку обладнання зі зберігання, сушіння та обробки зерна. Зібравши досвід продавців і компаній, що здійснюють будівництво силосів, в компанії Сукуп проектували кожен силос з «чистого аркуша». Потім було придбано саме новітнє, що відповідає стандартам якості, ефективне і точне обладнання на ринку для виготовлення профільованих листів, яке було спеціально спроектовано, щоб відповідати високим критеріям якості компанії Sukup.
Для зберігання великих обсягів зерна потрібні більш ємні і потужні силоси. Для цього компанією Сукап, була розроблена спеціальна серія комерційних зерносховищ. Силоси, ємністю від 2000 до 32750 тонн, забезпечать надійне зберігання всіх типів зерна, в перебігу тієї кількості часу, якої Вам необхідно.
Стандартні особливості
- Доступний діаметр до 156″ (47,5м).
- Ємність бункера 1166 тонн – 32750 тонн.
- Виняткові номінали пікового навантаження: 6810 кг, 13620 кг, 22700 кг або 45400 кг.
- Призначені для зберігання сухого, охолодженого та сипучого зерна, інші види використання доступні за запитом.
- Стандарт міцності на розтяг 70 кsі (482,75 МПа).
- Запатентований двосторонній шпильковый болт (патент США №10407,935).
- Запатентовані ламіновані пластини для зрощення бокових стінок для міцної конструкції (патент США № 8 291 664).
Особливості бокових стін
- 4″ (101,6 мм) широкий гофр, 44″ (1117,6 мм) високі листи боковин.
Особливості дверей
- Одні стандартні кільцеві двері.
- Внутрішні дверні панелі відкриваються впритул до стіни ємності.
Особливості даху
- Жорстка панель даху.
- Овальний отвір люка розміром 20″ (508 мм) x 35,5″ (901,7 мм) є зручним для більшості операторів.
- 48″ піковий отвір на структурованих дахах, 38″ піковий отвір на неструктурованих дахах.
- Усі структуровані дахи оснащені сталевою кришкою товщиною 6,35 мм діаметром 60 дюймів (1524 мм), яка забезпечує міцну основу для транспортувального обладнання.
- навантаження на пік даху: 22700 кг і 45400 кг.
Особливості ребер жорсткості
- Два або три ребра жорсткості в залежності від конструкції боковин.
Відмітні особливості
Високоміцна сталь для листів стін:
- Для підвищення міцності під вертикальним навантаженням, компанія Sukup використовує високоякісну гальванізовану сталь з міцністю від 4570 до 5273 kgf / cm2. Рифлення на сталевих листах шириною 4 дюйма (ширина хвилі 10,1 см) дозволяє зменшити опір і тертя, дозволяючи зерну сковзати плавно і легко. Використання листів заввишки 44 дюйма (111,8 см), дозволяє скоротити число кілець, швів і болтів в порівнянні з силосами, де використовується листова сталь висотою 32 дюйма (81,28 см).
Болти найвищої якості:
- Всі болти на зерносховищах Sukup відповідають класу SAE 8.2 (вищий стандарт в галузі) і мають гальванічне покриття JS500. Компанія Сукап спочатку використовувала гальванічне покриття JS 500 для болтів, щоб забезпечити довгий термін служби силосів. Багато інших виробники використовують дихромат цинку.
- Вертикальне розташування болтів на промислових силосах Sukup продемонструвало оптимальні показники ефективності і зручності установки. Інженери компанії Сукап використовували комп’ютерний аналіз конструкції, щоб визначити необхідний розмір і кількість болтів, що забезпечують надійне з’єднання швів без використання їх надлишкової кількості, що дозволило збільшити швидкість монтажу і знизити вартість робіт.
Ребра жорсткості:
- Для забезпечення максимальної надійності ребра жорсткості на силосах, виготовлені з гальванізованої сталі, з міцністю на розрив 4 921 kgf / cm2 (70 000 psi). Спеціально спроектована на комп’ютері форма, була розроблена для того, щоб зробити їх найміцнішими в галузі. Вони здатні витримувати навантаження в 60 000 фунтів (27 220 кг) *.
- Ребра жорсткості Sukup призначені тільки для зовнішньої установки, що забезпечує чудову підтримку виключаючи скупчення зерна і подальшего забруднення внутрішньої поверхні силосу.
- Верхні кільця жорсткості використовуються на комерційних силосах Sukup і необхідні для додання міцності порожньому силосу.
Дахи комерційних силосів, розраховані на навантаження до 30 000 фунтів (13 610 кг)
- Силосу Sukup комерційного типу, комплектуються дахами, які витримують вертикальне навантаження на центр 15 000 (6 804 кг) і 30 000 (13 610 кг) фунтів, що дозволяє встановлювати і кріпити транспортувальне обладнання без організації додаткових упорів. Дахи Сукап спроектовані таким чином, щоб витримувати рівномірне снігове навантаження до 195,3 kgf / cm2 і пориви вітру до 90 миль / год (144,8 км / год) і мають ухил в 32 градуси. Також доступні сейсмостійкі варіанти конструкції. Конструкція дахів складається з крокв, які з’єднуються між собою С-образними поперечинами. Балки і поперечки виконані з оцинкованої сталі, що має міцність на розрив 4 570 kgf / cm2. Кроквяна система забезпечує жорсткість конструкції зсередини, а зовнішня міцність забезпечується спеціально розробленими покрівельними панелями.
- Процес формування листів даху включає в себе етап їх зміцнення по всій довжині через кожні 4 дюйми (10,1 см), що дозволяє збільшити жорсткість панелей і зробити їх більш простими в обігу. Висота ребер жорсткості дахів (3 дюйма – 7,62 см), а численні згини забезпечують додаткову жорсткість покрівельних панелей. Для кращого перекриття і підгонки компанія Сукуп використовує в технологічному процесі додаткову стадію виготовлення двох видів ребер жорсткості листів дахів, різної ширини. Внутрішні або нижні ребра, трохи менше верхніх, що забезпечує правильну посадку покрівлі при установці.
- На всіх дахах комерційних силосів Sukртне обладнання без організації додаткових упорів. Дахи Сукап спроектовані таким чином, щоб витримувати рівномірне снігове навантаження до 195,3 up використовуються додаткові кільця жорсткості даху. Кількість кілець жорсткості на даху залежить від діаметра силосу.
Верхні кришки силосів Sukup
- Дахи силосів, розраховані на навантаження 15 000 (6 804 кг) і 30 000 (13 610 кг) фунтів і оснащуються восьмигранною сталевою кришкою товщиною 1/4 дюйми.
- (0,63 см) і діаметром 60 дюймів (152,4 см), що представляє собою надійну основу для установки конвеєрного обладнання та завантажувальних горловин. Ребриста поверхня запобігає ковзанню, що підвищує рівень експлуатаційної безпеки. На вимогу замовника кришка може бути підрізана збоку для установки конвеєра або спускного жолобу.
Ефективна вентиляція – обладнання для вентиляції
- Хороша вентиляція дуже важлива для підтримки якості зерна. Силоси Sukup комплектуються стаціонарними 18-дюймовими (45,7 см) вентиляційними коробами і 24-дюймовими (60,9 см) витяжними вентиляторами. Отвори під вентиляційні короба в сталевих листах даху готуються заздалегідь на заводі. Попереднє пробиття вентиляційних отворів дозволяє створити високий (2,8 см) буртик, що запобігає проникнення вологи в силос
Зручність доступу
- Люк даху має овальну форму і розміри (50,8 х 90,17 см). У відкритому стані він щільно прилягає до даху виключаючи мимовільне закривання від пориву вітру.
- На невисоких промислових силосах Sukup передбачена одностулкова дверь висотою 44 дюйма (111,8 см). Двері висотою 44 дюйма (111,8 см) оснащена замками «Hummer HeadTM», а її внутрішні панелі щільно прилягають до бічних стінок, коли двері відкриті.
- Більш високі силоси Sukup обладнані круглими дверима 26,5 дюймів (67,31 см) в діаметрі – це найбільші круглі двері в галузі.
- Двері це найбільш зручний і простий варіант для організації доступу в силос при проведення контрольного огляду.
Параметри елеваторних силосів SUKUP місткістю від 1166 до 32750 тонн
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 4209 | 12.8 | 10.08 | 14.00 | 1427 | 1166 |
| 4210 | 12.8 | 11.20 | 15.11 | 1569 | 1282 |
| 4211 | 12.8 | 12.32 | 16.23 | 1712 | 1399 |
| 4212 | 12.8 | 13.44 | 17.35 | 1854 | 1515 |
| 4213 | 12.8 | 14.55 | 18.47 | 1996 | 1631 |
| 4214 | 12.8 | 15.67 | 19.58 | 2138 | 1747 |
| 4215 | 12.8 | 16.79 | 20.70 | 2281 | 1864 |
| 4216 | 12.8 | 17.91 | 21.82 | 2423 | 1980 |
| 4217 | 12.8 | 19.02 | 22.94 | 2565 | 2096 |
| 4218 | 12.8 | 20.14 | 24.05 | 2707 | 2212 |
| 4219 | 12.8 | 21.26 | 25.17 | 2850 | 2329 |
| 4220 | 12.8 | 22.38 | 26.29 | 2992 | 2445 |
| 4221 | 12.8 | 23.50 | 27.41 | 3134 | 2561 |
| 4222 | 12.8 | 24.61 | 28.52 | 3276 | 2677 |
| 4223 | 12.8 | 25.73 | 29.64 | 3419 | 2794 |
| 4224 | 12.8 | 26.85 | 30.76 | 3561 | 2910 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 4809 | 14.63 | 10.08 | 14.53 | 1891 | 1545 |
| 4810 | 14.63 | 11.20 | 15.65 | 2077 | 1697 |
| 4811 | 14.63 | 12.32 | 16.76 | 2262 | 1849 |
| 4812 | 14.63 | 13.44 | 17.88 | 2448 | 2001 |
| 4813 | 14.63 | 14.55 | 19.00 | 2634 | 2152 |
| 4814 | 14.63 | 15.67 | 20.12 | 2820 | 2304 |
| 4815 | 14.63 | 16.79 | 21.23 | 3006 | 2456 |
| 4816 | 14.63 | 17.91 | 22.35 | 3191 | 2608 |
| 4817 | 14.63 | 19.02 | 23.47 | 3377 | 2760 |
| 4818 | 14.63 | 20.14 | 24.59 | 3563 | 2912 |
| 4819 | 14.63 | 21.26 | 25.70 | 3749 | 3063 |
| 4820 | 14.63 | 22.38 | 26.82 | 3934 | 3215 |
| 4821 | 14.63 | 23.50 | 27.94 | 4120 | 3367 |
| 4822 | 14.63 | 24.61 | 29.06 | 4306 | 3519 |
| 4823 | 14.63 | 25.73 | 30.18 | 4492 | 3671 |
| 4824 | 14.63 | 26.85 | 31.29 | 4678 | 3823 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 5409 | 16.50 | 10.08 | 15.14 | 2427 | 1983 |
| 5410 | 16.50 | 11.20 | 16.26 | 2662 | 2175 |
| 5411 | 16.50 | 12.32 | 17.37 | 2897 | 2368 |
| 5412 | 16.50 | 13.44 | 18.49 | 3132 | 2560 |
| 5413 | 16.50 | 14.55 | 19.61 | 3367 | 2752 |
| 5414 | 16.50 | 15.67 | 20.73 | 3603 | 2944 |
| 5415 | 16.50 | 16.79 | 21.84 | 3838 | 3136 |
| 5416 | 16.50 | 17.91 | 22.96 | 4073 | 3328 |
| 5417 | 16.50 | 19.02 | 24.08 | 4308 | 3521 |
| 5418 | 16.50 | 20.14 | 25.20 | 4543 | 3713 |
| 5419 | 16.50 | 21.26 | 26.31 | 4778 | 3905 |
| 5420 | 16.50 | 22.38 | 27.43 | 5013 | 4097 |
| 5421 | 16.50 | 23.50 | 28.55 | 5249 | 4289 |
| 5422 | 16.50 | 24.61 | 29.67 | 5484 | 4481 |
| 5423 | 16.50 | 25.73 | 30.78 | 5719 | 4674 |
| 5424 | 16.50 | 26.85 | 31.90 | 5954 | 4866 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 6009 | 18.29 | 10.08 | 15.70 | 3038 | 2483 |
| 6010 | 18.29 | 11.20 | 16.81 | 3328 | 2720 |
| 6011 | 18.29 | 12.32 | 17.93 | 3619 | 2957 |
| 6012 | 18.29 | 13.44 | 19.05 | 3909 | 3194 |
| 6013 | 18.29 | 14.55 | 20.17 | 4199 | 3432 |
| 6014 | 18.29 | 15.67 | 21.29 | 4490 | 3669 |
| 6015 | 18.29 | 16.79 | 22.40 | 4780 | 3906 |
| 6016 | 18.29 | 17.91 | 23.52 | 5070 | 4143 |
| 6017 | 18.29 | 19.02 | 24.64 | 5360 | 4381 |
| 6018 | 18.29 | 20.14 | 25.76 | 5651 | 4618 |
| 6019 | 18.29 | 21.26 | 26.87 | 5941 | 4855 |
| 6020 | 18.29 | 22.38 | 27.99 | 6231 | 5092 |
| 6021 | 18.29 | 23.50 | 29.11 | 6522 | 5330 |
| 6022 | 18.29 | 24.61 | 30.23 | 6812 | 5567 |
| 6023 | 18.29 | 25.73 | 31.34 | 7102 | 5804 |
| 6024 | 18.29 | 26.85 | 32.46 | 7393 | 6041 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 7209 | 22.0 | 10.08 | 16.66 | 4499 | 3747 |
| 7210 | 22.0 | 11.20 | 17.78 | 4917 | 4096 |
| 7211 | 22.0 | 12.32 | 18.90 | 5335 | 4444 |
| 7212 | 22.0 | 13.44 | 20.02 | 5753 | 4792 |
| 7213 | 22.0 | 14.55 | 21.13 | 6171 | 5140 |
| 7214 | 22.0 | 15.67 | 22.25 | 6589 | 5489 |
| 7215 | 22.0 | 16.79 | 23.37 | 7007 | 5837 |
| 7216 | 22.0 | 17.91 | 24.48 | 7425 | 6185 |
| 7217 | 22.0 | 19.02 | 25.60 | 7843 | 6533 |
| 7218 | 22.0 | 20.14 | 26.72 | 8262 | 6882 |
| 7219 | 22.0 | 21.26 | 27.84 | 8680 | 7230 |
| 7220 | 22.0 | 22.38 | 28.96 | 9098 | 7578 |
| 7221 | 22.0 | 23.50 | 30.07 | 9516 | 7926 |
| 7222 | 22.0 | 24.61 | 31.19 | 9934 | 8274 |
| 7223 | 22.0 | 25.73 | 32.31 | 10352 | 8623 |
| 7224 | 22.0 | 26.85 | 33.43 | 10770 | 8971 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 7509 | 22.86 | 10.08 | 16.94 | 4911 | 4013 |
| 7510 | 22.86 | 11.20 | 18.06 | 5364 | 4384 |
| 7511 | 22.86 | 12,32 | 19,18 | 5818 | 4754 |
| 7512 | 22.86 | 13.44 | 20.29 | 6271 | 5125 |
| 7513 | 22.86 | 14.55 | 21.41 | 6725 | 5496 |
| 7514 | 22.86 | 15.67 | 22.53 | 7179 | 5866 |
| 7515 | 22.86 | 16.79 | 23.65 | 7632 | 6237 |
| 7516 | 22.86 | 17.91 | 24.77 | 8086 | 6608 |
| 7517 | 22.86 | 19,02 | 25.88 | 8539 | 6978 |
| 7518 | 22.86 | 20.14 | 27.00 | 8993 | 7349 |
| 7519 | 22.86 | 21.26 | 28.12 | 9446 | 7720 |
| 7520 | 22.86 | 22.38 | 29.24 | 9900 | 8091 |
| 7521 | 22.86 | 23.50 | 30.35 | 10354 | 8461 |
| 7522 | 22.86 | 24.61 | 31.47 | 10807 | 8832 |
| 7523 | 22.86 | 25.73 | 32.59 | 11261 | 9203 |
| 7524 | 22.86 | 26.85 | 33.71 | 11714 | 9573 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 7809 | 23.8 | 10.08 | 17.22 | 5351 | 4457 |
| 7810 | 23.8 | 11.20 | 18.34 | 5842 | 4866 |
| 7811 | 23.8 | 12.32 | 19.46 | 6332 | 5275 |
| 7812 | 23.8 | 13.44 | 20.57 | 6823 | 5683 |
| 7813 | 23.8 | 14.55 | 21.69 | 7314 | 6092 |
| 7814 | 23.8 | 15.67 | 22.81 | 7804 | 6501 |
| 7815 | 23.8 | 16.79 | 23.93 | 8295 | 6909 |
| 7816 | 23.8 | 17.91 | 25.04 | 8786 | 7318 |
| 7817 | 23.8 | 19.02 | 26.16 | 9276 | 7727 |
| 7818 | 23.8 | 20.14 | 27.28 | 9767 | 8135 |
| 7819 | 23.8 | 21.26 | 28.40 | 10258 | 8544 |
| 7820 | 23.8 | 22.38 | 29.51 | 10748 | 8953 |
| 7821 | 23.8 | 23.50 | 30.63 | 11239 | 9361 |
| 7822 | 23.8 | 24.61 | 31.75 | 11729 | 9770 |
| 7823 | 23.8 | 25.73 | 32.87 | 12220 | 10179 |
| 7824 | 23.8 | 26.85 | 33.98 | 12711 | 10588 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 9009 | 27.43 | 10.08 | 18.36 | 7307 | 5971 |
| 9010 | 27.43 | 11.20 | 19.48 | 7960 | 6505 |
| 9011 | 27.43 | 12.32 | 20.60 | 8613 | 7039 |
| 9012 | 27.43 | 13.44 | 21.72 | 9266 | 7573 |
| 9013 | 27.43 | 14.55 | 22.83 | 9919 | 8106 |
| 9014 | 27.43 | 15.67 | 23.95 | 10523 | 8640 |
| 9015 | 27.43 | 16.79 | 25.07 | 11226 | 9174 |
| 9016 | 27.43 | 17.91 | 26.19 | 11879 | 9708 |
| 9017 | 27.43 | 19.02 | 27,31 | 12532 | 10241 |
| 9018 | 27.43 | 20.14 | 28.42 | 13185 | 10775 |
| 9019 | 27.43 | 21.26 | 29.54 | 13838 | 11309 |
| 9020 | 27.43 | 22.38 | 30.66 | 14492 | 11843 |
| 9021 | 27.43 | 23.50 | 31.78 | 15145 | 12377 |
| 9022 | 27.43 | 24.61 | 32.89 | 15798 | 12910 |
| 9023 | 27.43 | 25.73 | 34.01 | 16451 | 13444 |
| 9024 | 27.43 | 26.85 | 35.13 | 17104 | 13978 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 10509 | 32.00 | 10.08 | 19.71 | 10266 | 8389 |
| 10510 | 32.00 | 11.20 | 20.83 | 11155 | 9116 |
| 10511 | 32.00 | 12.32 | 21.95 | 12044 | 9843 |
| 10512 | 32.00 | 13.44 | 23.06 | 12933 | 10569 |
| 10513 | 32.00 | 14.55 | 24.18 | 13822 | 11296 |
| 10514 | 32.00 | 15.67 | 25.30 | 14711 | 12022 |
| 10515 | 32.00 | 16.79 | 26.42 | 15600 | 12749 |
| 10516 | 32.00 | 17.91 | 27.53 | 16489 | 13475 |
| 10517 | 32.00 | 19.02 | 28.65 | 17378 | 14202 |
| 10518 | 32.00 | 20.14 | 29.77 | 18267 | 14928 |
| 10519 | 32.00 | 21.26 | 30.89 | 19156 | 15655 |
| 10520 | 32.00 | 22.38 | 32.00 | 20045 | 16381 |
| 10521 | 32.00 | 23.50 | 33.12 | 20934 | 17108 |
| 10522 | 32.00 | 24.61 | 34.24 | 21823 | 17835 |
| 10523 | 32.00 | 25.73 | 35.36 | 22713 | 18561 |
| 10524 | 32.00 | 26.85 | 36.47 | 23602 | 19288 |
| Модель | Діаметр, м | Висота циліндра, м | Загальна висота, м | Об `єм, м3 | Місткість, тонн |
| 13509 | 41.0 | 10.08 | 21.62 | 18030 | 14734 |
| 13510 | 41.0 | 11.20 | 22.73 | 19500 | 15935 |
| 13511 | 41.0 | 12.32 | 23.85 | 20969 | 17136 |
| 13512 | 41.0 | 13.44 | 24.97 | 22439 | 18338 |
| 13513 | 41.0 | 14.55 | 26.39 | 23909 | 19539 |
| 13514 | 41.0 | 15.67 | 27.20 | 25378 | 20740 |
| 13515 | 41.0 | 16.79 | 28.32 | 26848 | 21941 |
| 13516 | 41.0 | 17.91 | 29.44 | 28318 | 23142 |
| 13517 | 41.0 | 19.02 | 30.56 | 29787 | 24343 |
| 13518 | 41.0 | 20.14 | 31.67 | 31257 | 25544 |
| 13519 | 41.0 | 21.26 | 32.79 | 32726 | 26745 |
| 13520 | 41.0 | 22.38 | 33.91 | 34196 | 27946 |
| 13521 | 41.0 | 23.50 | 35.03 | 35666 | 29147 |
| 13522 | 41.0 | 24.61 | 36.14 | 37135 | 30348 |
| 13523 | 41.0 | 25.73 | 37.26 | 38605 | 31549 |
| 13524 | 41.0 | 26.85 | 38.38 | 40075 | 32750 |
